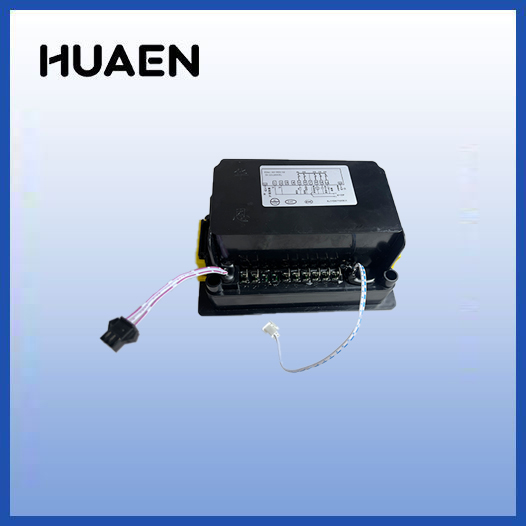

一、功能特點

設定時間、倒計時／溫度顯示／加熱/除濕控制/制冷控制／順序控制／自診斷

二、技術參數

1、電源:220V-240VAC 50/60Hz

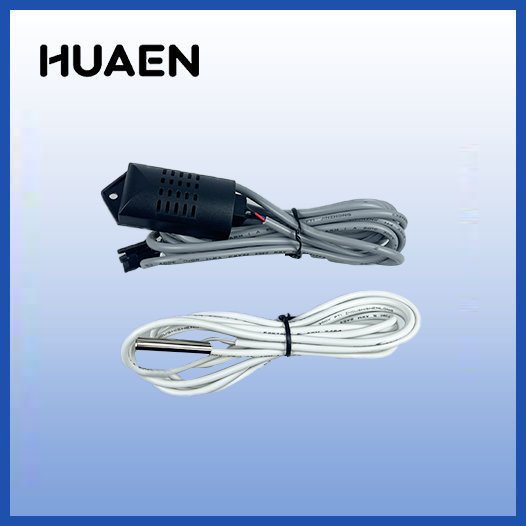

2、感溫探頭：一條，2米長

3、濕度探頭：一條，2米長

4、倒計時時間設定范圍：00：01～24：00（小時：分鐘）

5、溫度顯示范圍：-19～99℃ 精度： ±1℃ 濕度測量顯示范圍：20%～99%RH 精度：±3%RH

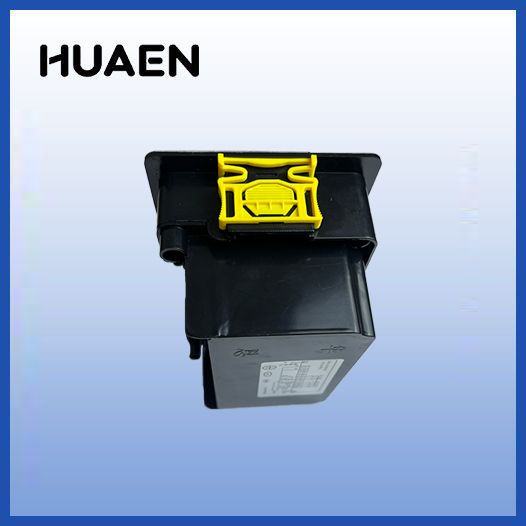

6、外觀尺寸：150mm（長）×93mm（寬）×45mm（深）

開孔尺寸：142.5mm（長）×85.5mm（寬）

7、工作環境溫度：-10～60℃;相對濕度：20%～90%（無結露）

8、觸點容量：

壓縮機繼電器：常開30A/250VAC(可接1匹負載，超過須外接交流接觸器）

加熱繼電器：常開16A/250VAC   除濕、制冷、加熱風機繼電器：常開 10A/250VAC

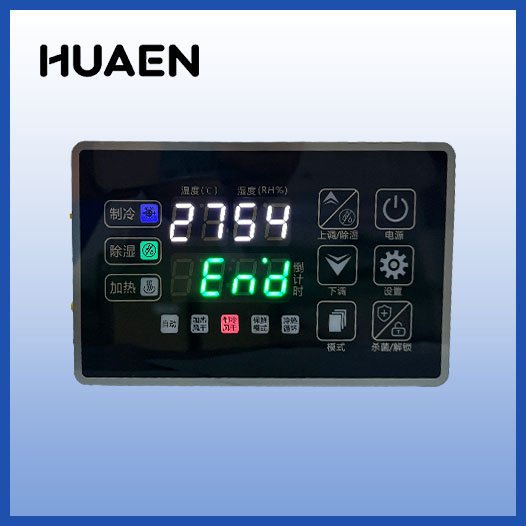

三、面板操作說明

1、控制器通電顯示溫度和倒計 時時間。不按5秒后自動運行當前模式。

2、長按三秒“ ”鍵關機，窗口顯示“－ －－－”，關機后按 “  ”鍵之外 的其它鍵無效；

按一下“ ”鍵開機。

3、控制模式調節： 單按一下“  ”鍵退出 當前模 式 ，切換選擇自動、加熱風干、制冷風干、保鮮、冷熱循環工作模式 ，沒有操作任何按鍵， 5秒后自動運行當前工作模式。

4、手動化霜：長按“”鍵六秒，可以進入或退出化霜狀態 （在 保鮮模式 ）。

5、化霜指示：在化霜過程中 ，制冷燈快速閃爍。

6、上電或待機后開機，自動運行上次的工作模式。

7、按鍵鎖定：

按過任 意鍵之后，15秒之 內再?zèng)]有操作任何按鍵，按鍵自動鎖定；

按住  鍵持續3秒， 解除按鍵鎖定 ；按鍵鎖定 時數碼管右 下角 小數點常亮。

8、 除濕風機： 按一 下“  ”鍵可以開啟或關 閉 除濕風機，待機 后斷開 除濕風機。

9、首次上電， 按一 下“  ”鍵 ，取消延時 ，接通壓縮機。

10、參數鎖定：按“  ”鍵持續六秒， 閃爍顯示“OFF”表示鎖定，顯 示“On”表示解除鎖定。

鎖定參數后 ， 內部參數只能查看不能更改。（出廠值“On”）

11、關機后長按 “ ”鍵六秒，閃爍顯示“8888 ”，恢復出廠設定參數值。

12、參數設定：

  長按“  ”鍵持續六秒后，進入 參數設定 ， 同 時 閃爍顯示 E1；

  再按“ ”鍵 改變參數選擇， 依序顯示E2、E3、E4......、A2；E1；在按上鍵 或下鍵更改參數六秒 內未再按任何鍵， 返 回正常操作方式。

13、當前參數調節：在當前模式下，按一下“  ”鍵閃爍顯示控制溫度，按上鍵或下鍵 調節控制溫度， 再按“  ”鍵閃爍顯示倒計時時間 ，按上鍵或下鍵調節倒計時時間 ，不按任何鍵， 6秒退出倒計時時間調節；

14、特別說明：在“冷熱循環”模式下：按一下“”鍵閃爍顯示制冷控制溫度， 同時“ 制冷 ”指示燈閃爍，此時按上鍵或下鍵 可以調節制冷控制溫度，再按“”鍵閃爍顯示“冷熱循環”模式下的制冷倒計時時間，此時按 上鍵或下鍵 可以調節倒計時時間， 再按“”鍵閃爍顯示“冷熱循環”模式下的 加熱停止溫度按上鍵或下鍵 可以調節停止溫度。

表格出廠值參數對照

                 注：倒計時時間： 00：01～24：00（小時： 分鐘）

四、功能說明

1、接通外部電源，控制器顯示溫度和倒計時時間。不按5秒后自動運行當前模式。

2、“加熱風干”模式（加熱風機在加熱模式下運行）：

“加熱風干”模式運行后啟動加熱程序。當柜溫小于等于(加熱風干控制溫度-E1)接通加熱器，同時加熱風機運行，當柜溫大于等于加熱風干控制溫度，關閉加熱器，加熱風機延時1分鐘后停止運行。自動啟動倒計時，倒計時結束，轉到長期保鮮模式。

3、“制冷風干”模式（制冷風機在制冷模式下運行）：

壓縮機按參數P1、P2循環工作，當柜溫≤（控制溫度-E2-A1）時壓縮機停機，當柜溫≥控制溫度時壓縮機恢復正常工作；當柜溫≤（制冷風干控制溫度-E2）接通加熱器，同時加熱風機運行，當柜溫≥制冷風干控制溫度時，斷開加熱器，加熱風機延時1分鐘后停止運行。同時啟動倒計時功能，當計時時間到，時間窗口顯示“End”,同時蜂鳴器報警提示操作人員及時處理。若無按鍵操作，30秒后報警停止，（此時按任意鍵，停止報警）。但控制狀態不變（仍然保持制冷風干狀態）。

4、“保鮮”模式：

（保鮮沒有倒計時，運行此模式時，倒計時窗口顯示--：--）；當柜溫大于等于（保鮮控制溫度+E3)

接通壓縮機，當柜溫小于等于保鮮控制溫度斷開壓縮機。

5、“冷熱循環”模式

先按“制冷”模式運行，倒計時完成后再按“加熱風干”模式運行，倒計時完成后，又運行“制冷”模式，倒計時完成再運行“加熱風干”模式，如此循環工作。

6、“自動”模式運行：

按A3參數順序工作，當A3=1時先按“保鮮模式”模式運行，倒計時完成后再按“ 制冷風干”運行。

7、風機控制：

制冷風機：按照E7運行；當E7=0或E7=1或E7=2時，制冷風機停機后開機，要等壓縮機啟動后，再延時2分鐘才能啟動。

除濕風機：當A2=0時，按上鍵可以啟動或停止除濕風機（化霜停）。

當A2=1時，轉換到保鮮模式風機自動停止，轉換到其他模式風機自動開；按  鍵，也可以啟動或停止除濕風機（化霜停）。

8、化霜處理：只有在保鮮模式或自動模式中的保鮮狀態，才進入化霜功能，其它模式?jīng)]有化霜。

停機化霜：在制冷模式下，工作了F2間隔時間后進入停機化霜階段。

化霜時間達到F1時退出化霜。經過2分鐘的滴水時間啟動壓縮機（溫度條件達到后）。

當設定參數F4=1時，在化霜過程中鎖定柜內溫度，顯示化霜開始時的溫度?；Y(jié)束后柜溫顯示延時20分鐘或柜溫小于控制溫度后，才恢復正常顯示。

9、非正常工作狀態：（溫度故障顯示“HH”或“LL”；濕度故障顯示“EE”）

當不接感溫探頭，或感溫探頭故障時，則控制器處于等待狀態并報警。

如果是運行在長期保鮮模式，則按照壓縮機運行30分鐘、停機15分鐘模式工作

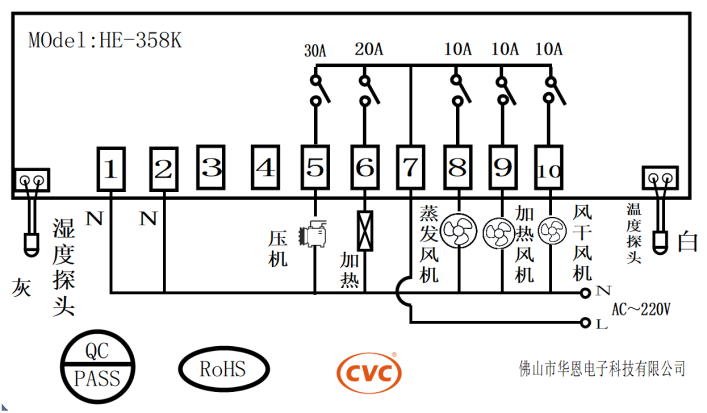

五、線路圖

注意：1、溫控器不能裝在有滴水的地方。

2、探頭安裝時應頭朝上，線朝下。

3、為防止高頻干燒，探頭線不可與電源線捆扎并行，要分開布線
